Contenido HRV-Scanner::
El HRV-Scanner es uno de los sistemas VFC más potentes del mundo. Combina las pruebas estándar de análisis de la función neurovegetativa (prueba RSA, VFC a corto plazo, VFC en posición acostada y medición de la VFC de 24 horas) y el biofeedback de la VFC en un solo sistema. La conexión con Qiu y myQiu crea la base para una monitorización eficaz de la VFC, lo que crea nuevas posibilidades para un control eficaz del entrenamiento y las intervenciones en el estilo de vida. El HRV-Scanner está disponible en una versión básica compatible con tabletas (HRV-Scanner lite) y con todas las funciones en la versión completa, de eficacia probada. Las actualizaciones de la versión "lite" a la versión completa son posibles en cualquier momento.

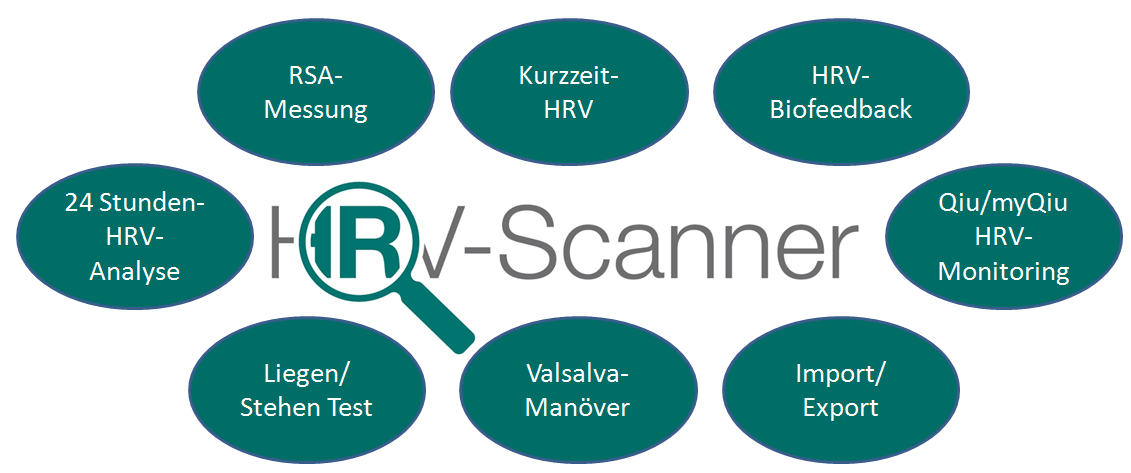

El HRV-Scanner le ofrece muchas opciones para la medición de VFC, el biofeedback de VFC y la monitorización de VFC.
Fig: Ejemplo de HRV-Scanner plus con carro para equipos y tensiómetro (accesorios especiales)
Descargue aquí el nuevo folleto del HRV-Scanner
En comparación con una medición mediante una onda de pulso o una correa torácica, un ECG también puede utilizarse para detectar posibles arritmias cardíacas (p. ej., fibrilación auricular potencialmente mortal o extrasístoles). Los artefactos del movimiento y las alteraciones del ritmo se pueden separar claramente. Si solo están disponibles los intervalos RR de una correa para el pecho, el usuario no podrá posprocesar las mediciones. La decisión sobre cuándo se ha producido un latido se deja en manos de la correa para el pecho de "caja negra".

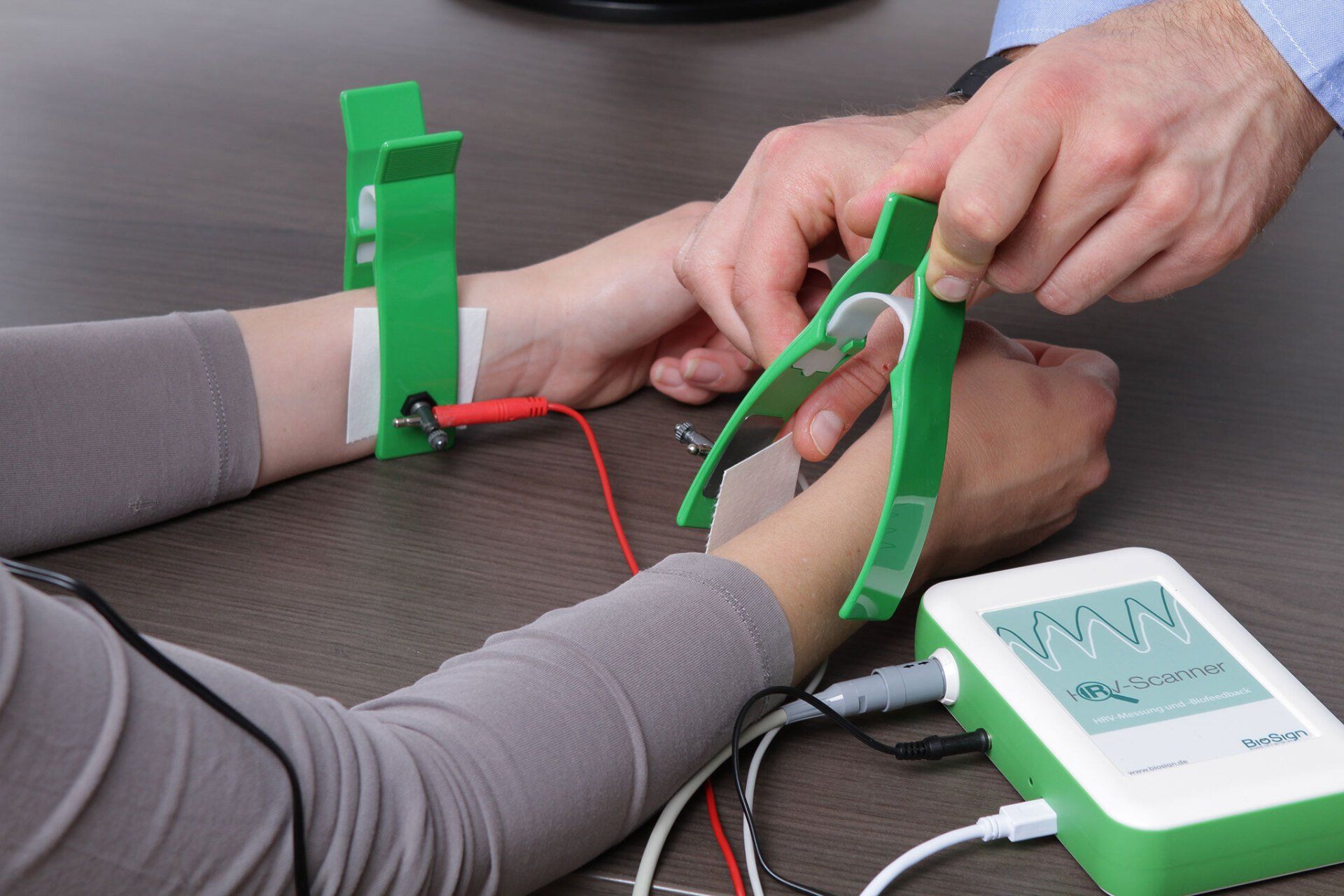

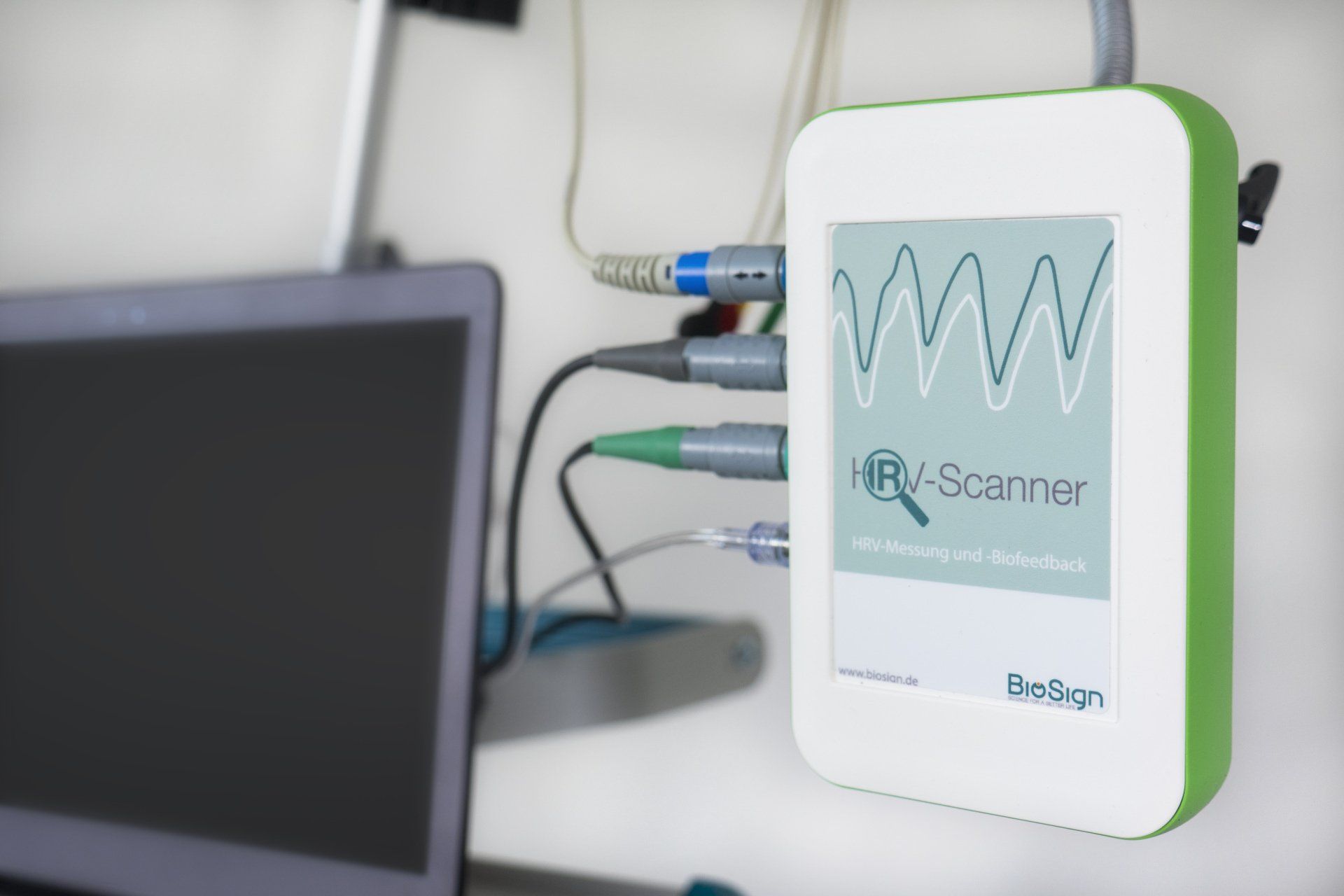

Con el HRV-Scanner, el ECG se registra mediante electrodos de pinza en las muñecas. Esto tiene la ventaja de que los sujetos de prueba no tienen que desvestirse. Alternativamente también es posible la derivación de ECG mediante electrodos adhesivos.
La respiración y la VFC son inseparables. En particular, las fluctuaciones de la frecuencia cardíaca relacionadas con la respiración contienen información valiosa sobre el estado del sistema nervioso autónomo (ver, por ejemplo: “Expiration-Triggered Sinus Arrhythmia Predicts Outcome in Survivors of Acute Myocardial Infarction. Sinnecker D et al., J Am Coll Cardiol 2016 17 de mayo ;67(19):2213-2220.
Los hallazgos de la VFC sólo pueden explicarse plenamente si se tiene en cuenta la respiración. Por ejemplo, las mediciones de la VFC a corto plazo se encuentran a menudo con grandes oscilaciones en la curva de frecuencia cardíaca y valores altos de flexibilidad y dinámica lenta (coeficiente de variación alto, SD2 alto) pero valores bajos de dinámica rápida (SD1). Esto no es necesariamente una debilidad vagal, sino generalmente una respiración lenta (<5 respiraciones/minuto), lo que conduce a una oscilación lenta de la frecuencia cardíaca con SD1 baja.
Otro ejemplo son los resultados de las pruebas con valores de VFC bastante pobres en la VFC a corto plazo, pero buenos resultados en la medición posterior de RSA. Esta aparente discrepancia se explica a menudo por una respiración rápida y superficial durante las mediciones en reposo, lo que conduce a una VFC baja por razones puramente fisiológicas. Una patrón de respiración como este se encuentra a menudo en momentos de estrés y ansiedad. También en este caso el análisis de la respiración ayuda a clasificar correctamente los resultados de la VFC y también proporciona información valiosa sobre la situación emocional actual.
Sólo es posible distinguir de forma fiable entre la actividad parasimpática y la simpática si se tiene en cuenta la respiración. ¡Los cocientes convencionales como el cociente LF/HF no pueden hacer esto!
Por eso, todos los sistemas de HRV-Scanner también pueden analizar la respiración. Los HRV-Scanner estándar utilizan la señal de ECG (respiración derivada de ECG, EDR) y la utilizan para calcular la frecuencia respiratoria. El proceso EDR de BioSign fue probado científicamente en dos estudios clínicos. Los estudios muestran una buena concordancia entre la respiración de EDR y un sistema de referencia mecánico. El HRV-Scanner plus dispone de un sensor respiratorio mecánico propio para una detección precisa de la respiración.
(*Nota: los sistemas HRV que no miden el ECG, sino solo los intervalos RR, no permiten una determinación confiable de la respiración y, por lo tanto, son incompletos en aspectos esenciales del análisis HRV).

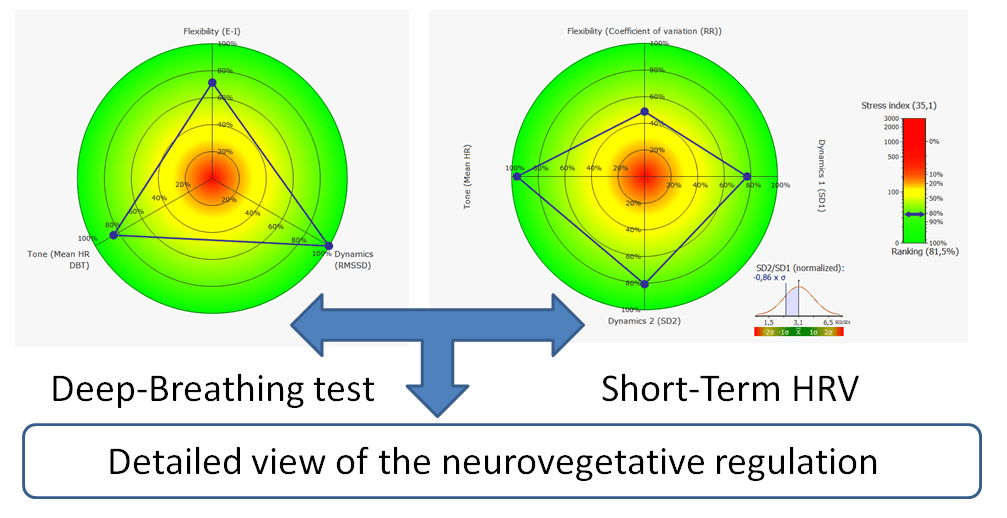

La medición RSA es el estándar de oro en el análisis funcional de la VFC. Durante un minuto, el sujeto de prueba respira según un ritmo predeterminado. Este análisis funcional puramente parasimpático muestra la capacidad actual de la máxima capacidad reguladora parasimpática. La VFC de corta duración de 5 minutos refleja el estado actual del sistema nervioso neurovegetativo. Ambas ramas (simpática/parasimpática) de la regulación neurovegetativa se examinan en reposo. Sólo la combinación de ambas mediciones permite una visión diferenciada y completa del sistema vegetativo (análisis VNS). Para observar aún más de cerca la regulación, el HRV-Scanner ofrece monitoreo de VFC y medición de VFC en 24 horas.

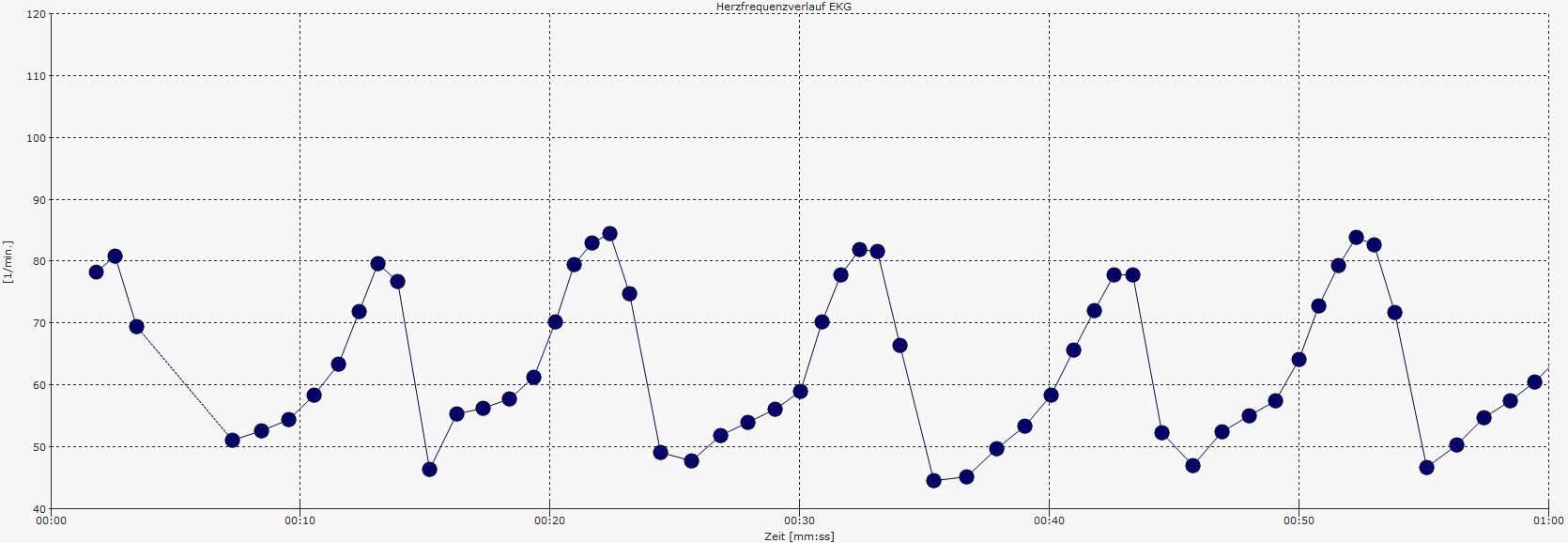

Medición RSA con ritmo respiratorio: el estándar de oro en el análisis funcional de la VFC

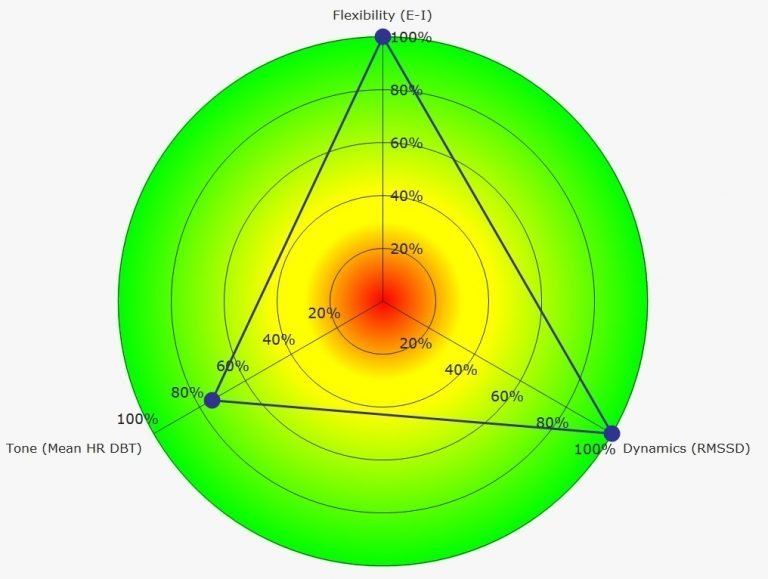

Con el concepto de flexibilidad, tono y dinámica, el HRV-Scanner ordena una gran cantidad de parámetros VFC y análisis VNS. Esto proporciona un modelo explicativo fácilmente comprensible y corregido por edad de los complejos procesos que rodean la regulación neurovegetativa. Esto ahorra tiempo en la comunicación con los clientes y genera confianza. Además, todos los parámetros y diagramas VFC comunes están disponibles para su evaluación.

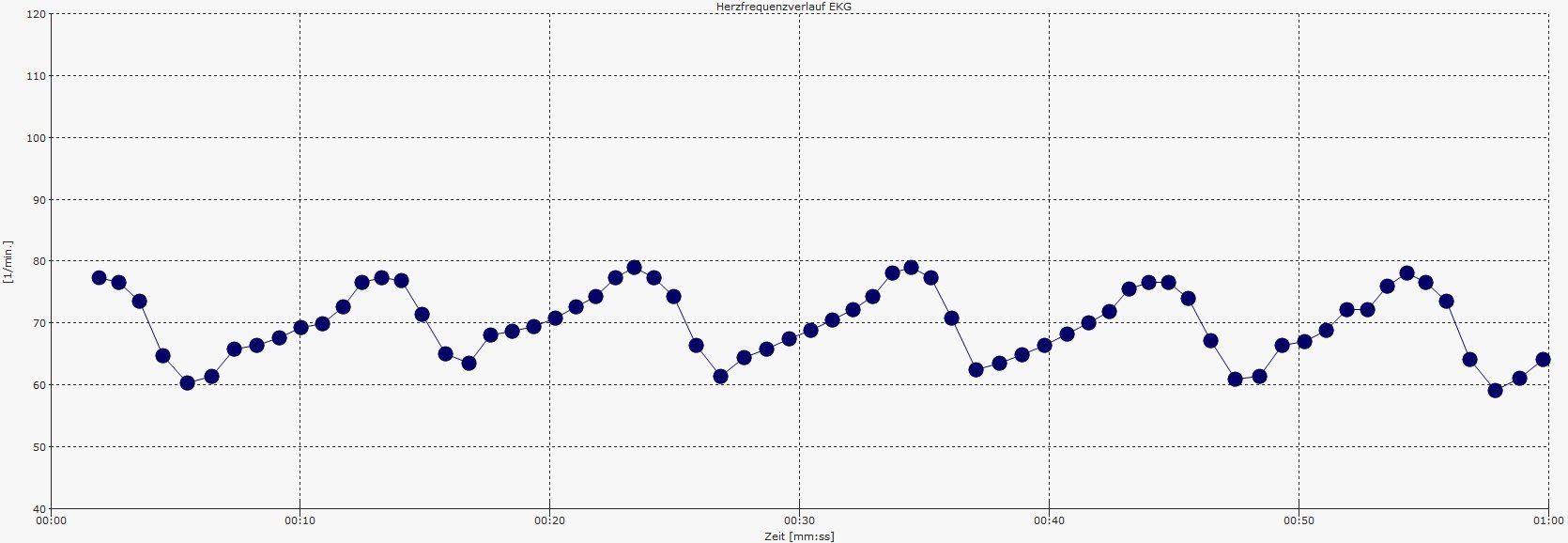

Hallazgo normal en una persona con regulación media.
Función parasimpática superior a la media, en general un estilo de vida muy saludable y mucho ejercicio.

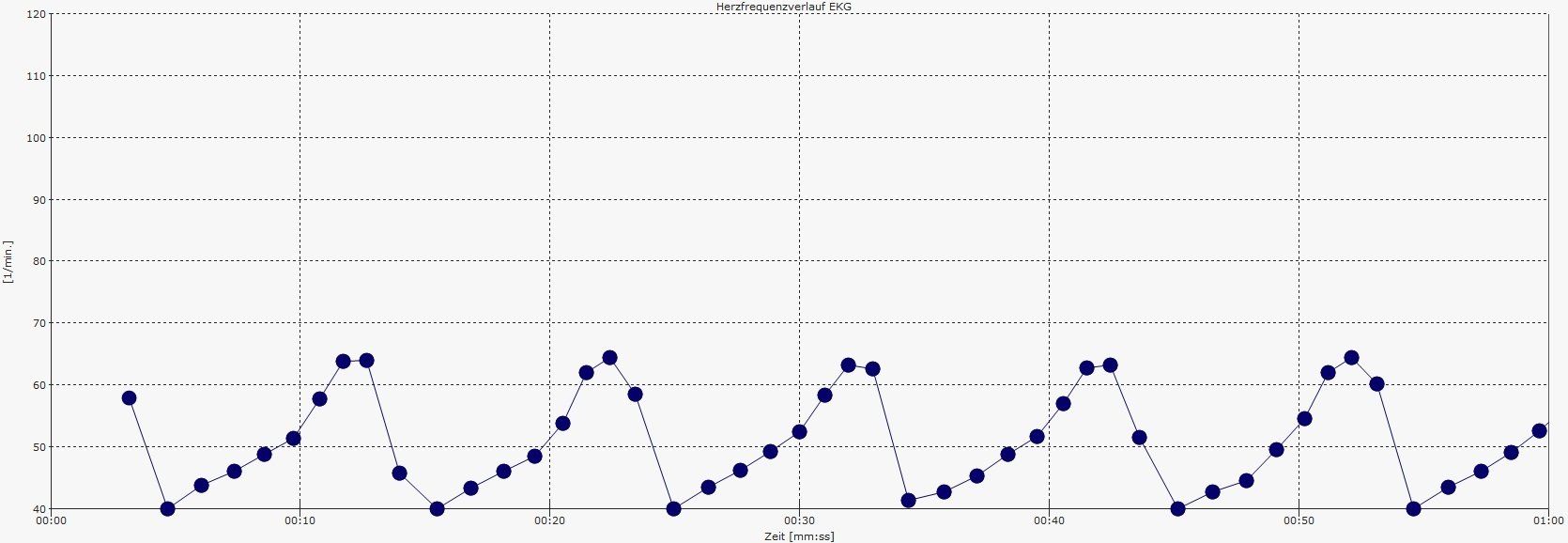

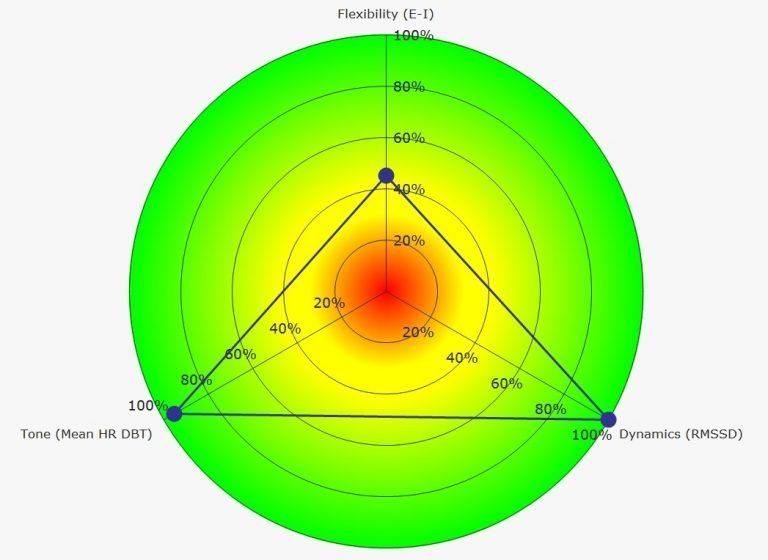

Sistema nervioso parasimpático entrenado en deportistas de competición. Se caracteriza por una frecuencia cardíaca baja (= tono alto) junto con una dinámica muy alta. La flexibilidad suele estar en el rango medio, ya que la baja frecuencia cardíaca promedio limita la capacidad de oscilar hacia frecuencias cardíacas aún más bajas por razones fisiológicas.

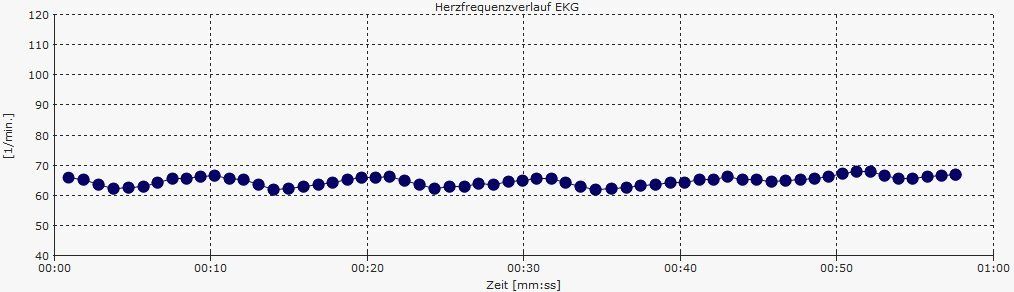

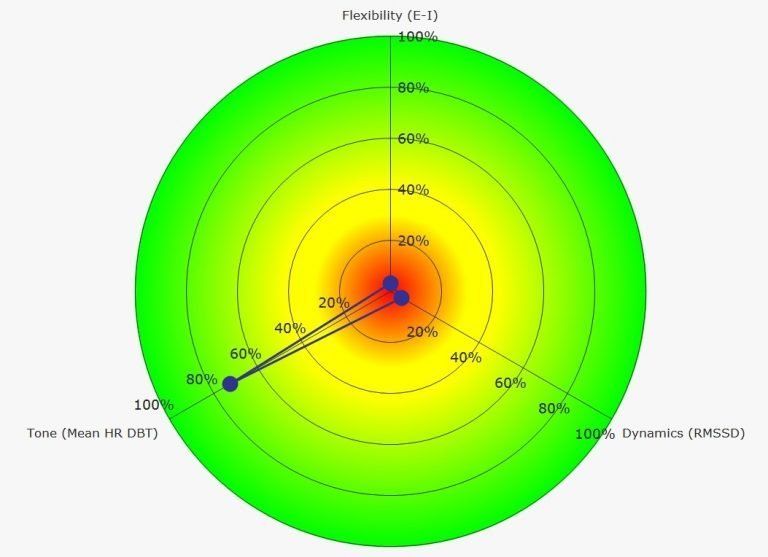

Disfunción parasimpática, un hallazgo común en enfermedades cardiovasculares como la enfermedad coronaria. En deportes competitivos puede ser un indicio de sobreentrenamiento. CAVE: la frecuencia cardíaca baja también puede ser causada por medicamentos para reducir la frecuencia (por ejemplo, betabloqueantes) (enmascara el tono simpático alto).

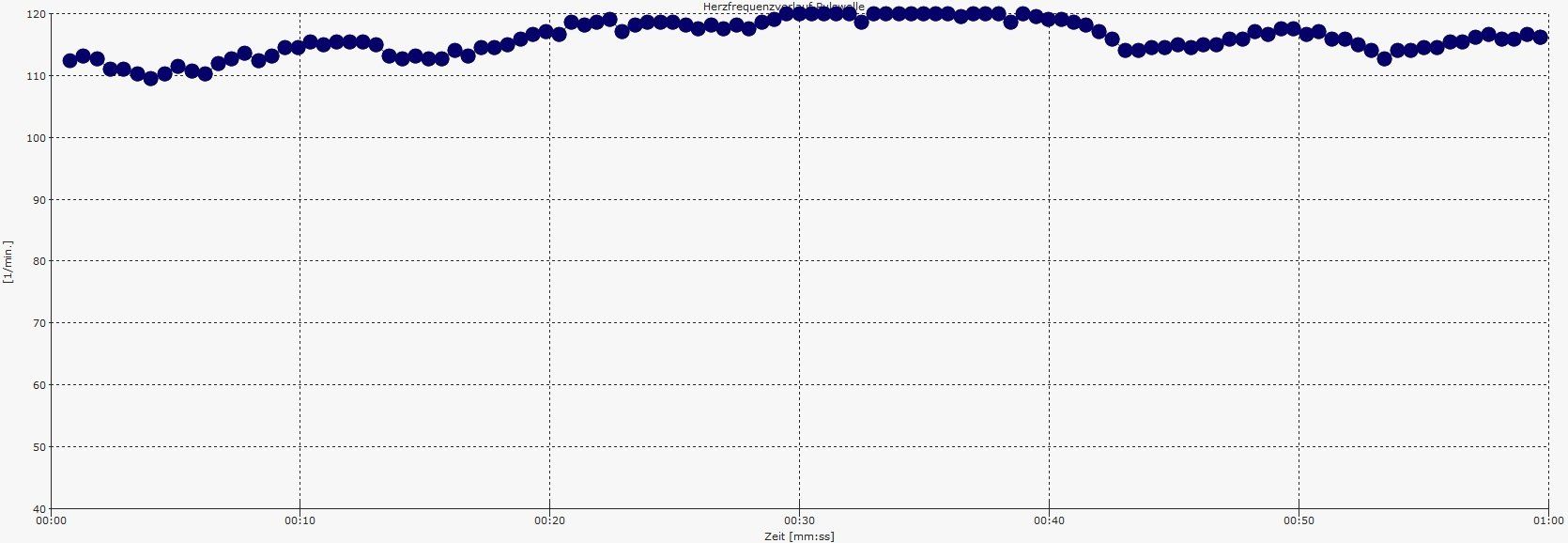

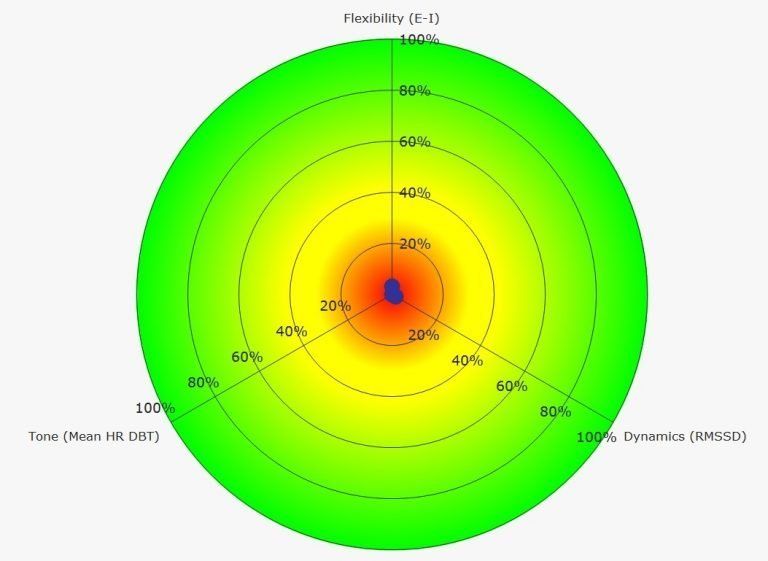

Disfunción parasimpática pronunciada con tono simpático simultáneamente alto. Por ejemplo, estrés agudo, infecciones, dolor.

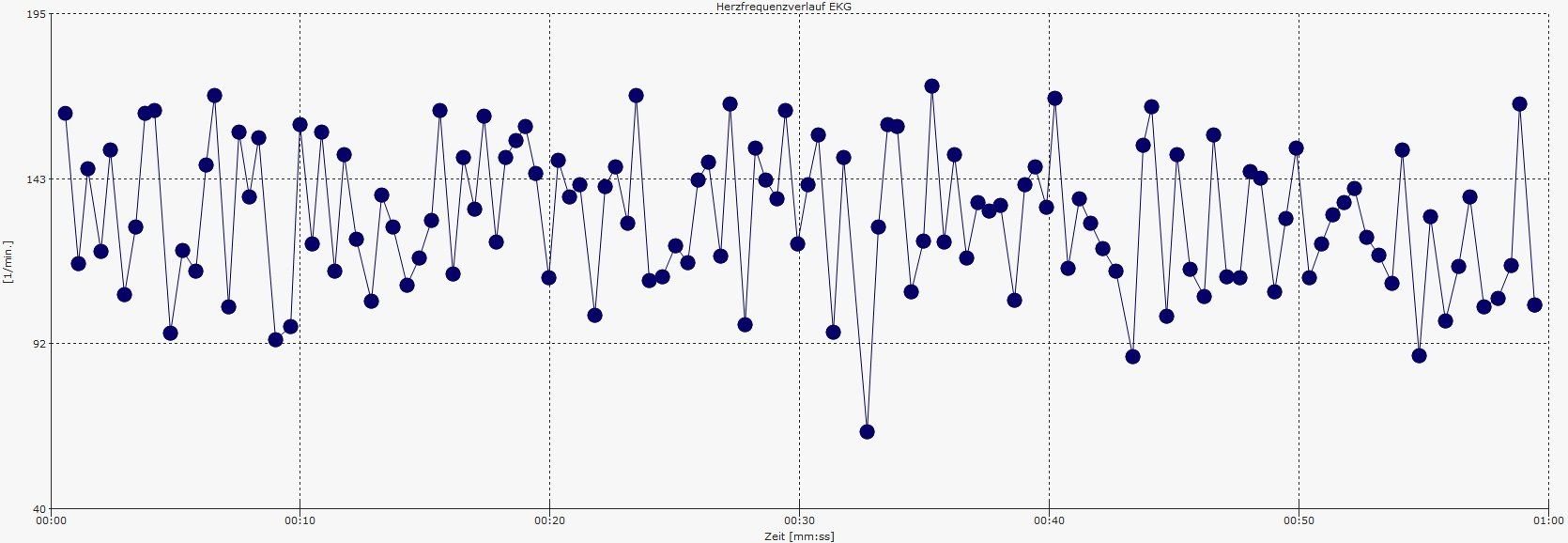

Hallazgo típico en arritmias, por ejemplo, fibrilación auricular con frecuencia cardíaca rápida. ¡Consulte el diagrama de Poincaré para ver la plausibilidad y el ritmo sinusal! Si no hay ritmo sinusal, no se puede utilizar la medición de la VFC.

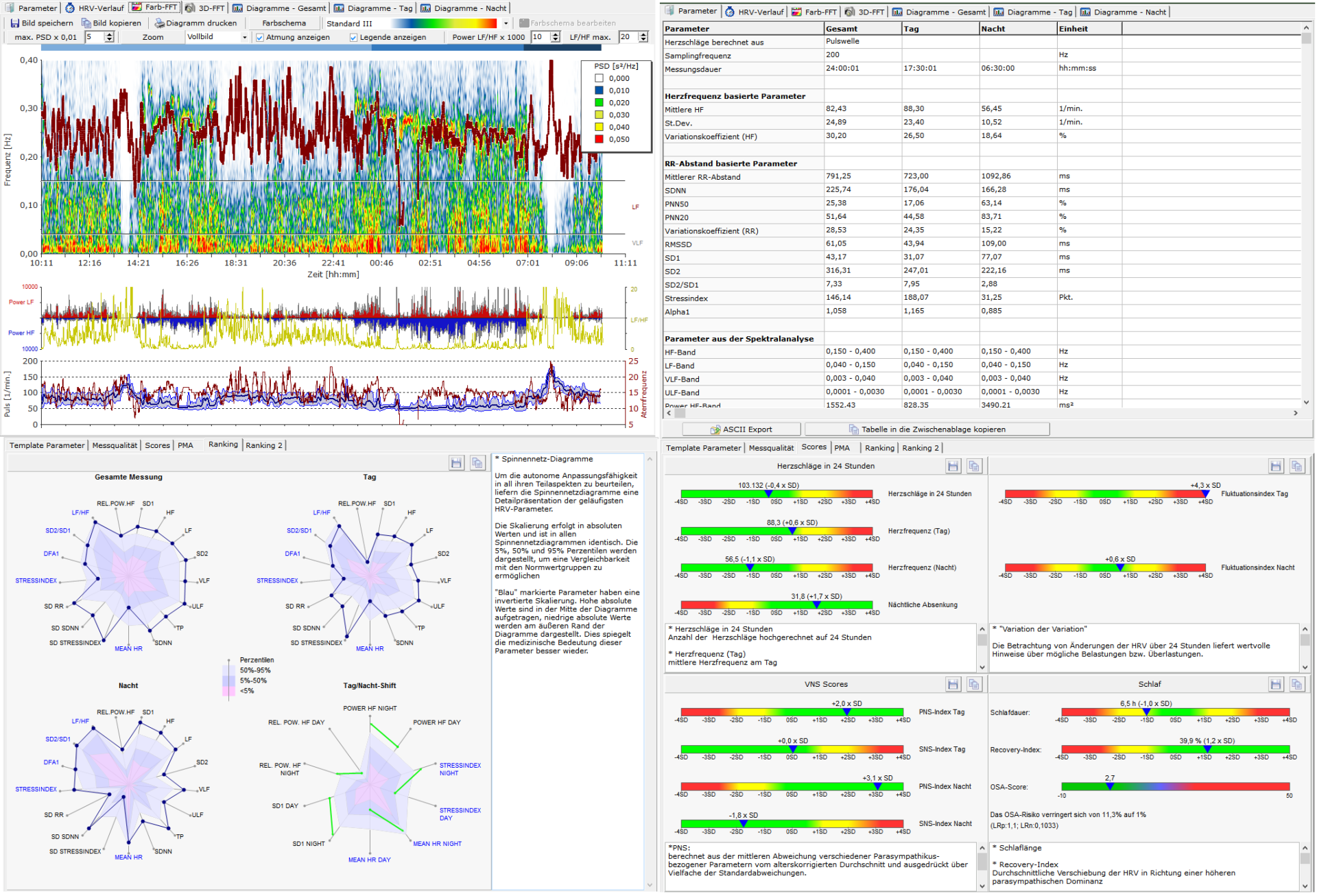

Con el escáner VFC puede realizar mediciones de VFCde 24 horas o mediciones de VFCa largo plazo configurables libremente durante hasta 24 horas. Se pueden definir hasta 60 fases para la evaluación, para las cuales todos los parámetros se calculan por separado. Para la medición de 24 horas, normalmente se lleva a cabo una comparación día/noche de importantes parámetros de VFC e índices de rendimiento del sistema nervioso autónomo, así como una evaluación de la calidad del sueño y la recuperación nocturna.
Información detallada sobre las opciones de evaluación en el HRV-Scanner
Informes de ejemplo en formato PDF:
Informe de ejemplo 1: atleta competitivo sano
Informe de ejemplo 2: Asunto con CAD

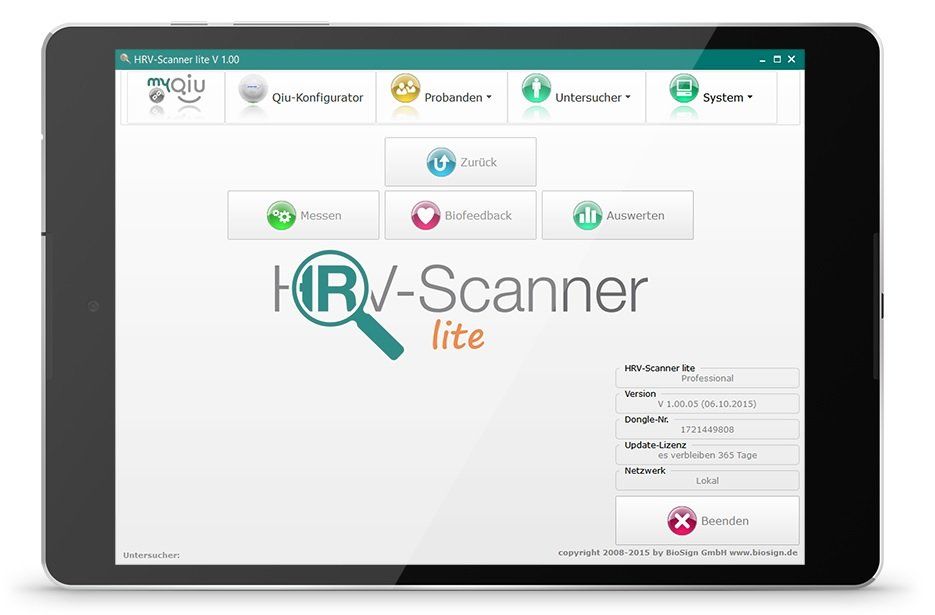

La medición de la VFC, la biorretroalimentación de la VFC y la conexión a myQiu/Qiu ofrecen a los principiantes en la VFC todo lo que necesitan en la práctica diaria. Al desarrollar el HRV-Scanner lite, prestamos especial atención a la facilidad de uso sencilla e intuitiva del software, también en la tableta. Los tutoriales integrados en el programa facilitan su uso.
La licencia del software HRV-Scanner lite se incluye con el HRV-Scanner estándar y el HRV-Scanner plus. Puede encontrar información sobre las versiones y precios aquí.
Mediciones a largo plazo (hasta 24 horas), prueba acostado/de pie, muchas opciones de importación (listas FC y RR, ECG como ASCII, Polar, Suunto, EDF, registrador SRM,…) amplias funciones para evaluar y posprocesar las mediciones .
La licencia del software HRV-Scanner lite se incluye con el HRV-Scanner estándar y el HRV-Scanner plus. Puede encontrar información sobre las versiones y precios aquí.
El HRV-Scanner plus ofrece un ECG de 3 canales, medición de la respiración mediante un sensor de respiración y una correa para el pecho y la posibilidad de realizar la maniobra de Valsalva con medición de la presión respiratoria mediante un sensor de presión. El dispositivo está certificado según MPG.
La licencia del software HRV-Scanner lite se incluye con el HRV-Scanner estándar y el HRV-Scanner plus. Puede encontrar información sobre las versiones y precios aquí.
El HRV-Scanner se ha convertido en una parte importante de mi diagnóstico cardiológico básico. Detecta de forma fiable trastornos del sistema nervioso autónomo (incluido el estrés) y ayuda a evaluar el riesgo de los pacientes cardiovasculares.
Dr. Martín Laser
Cardiólogo Núremberg
Llevo más de 10 años utilizando el análisis de la VFC a diario. BioSign ha establecido estándares aquí. Escucha las necesidades de los médicos, terapeutas y entrenadores e implementa las solicitudes de cambios en la práctica de forma rápida y sencilla.
¡Espero que BioSign alcance más hitos en materia de VFC!
Punito Michael Aisenpreis
Entrenador/terapeuta Múnich/Murnau
El HRV-Scanner muestra claramente a mis pacientes con qué sensibilidad y rapidez reacciona nuestro sistema cardiovascular al estrés psicológico y lo perjudicial que puede ser un estrés excesivo.
(El Prof. Dr. Jordan es coautor del libro “Promoting Health with Qiu”)
Prof. Dr. J. Jordan
Psicocardiólogo Bad Nauheim
