HRV-Scanner

Eine gute Herzfrequenzvariabilität ist Ausdruck einer funktionierenden Anpassungsfähigkeit. Umgekehrt wächst das Risiko für Krankheit, wenn sich das vegetative Nervensystem nicht mehr ausreichend an äußere und innere Belastungen anpassen kann.

Der HRV-Scanner

   – für Ihre HRV-Konzepte

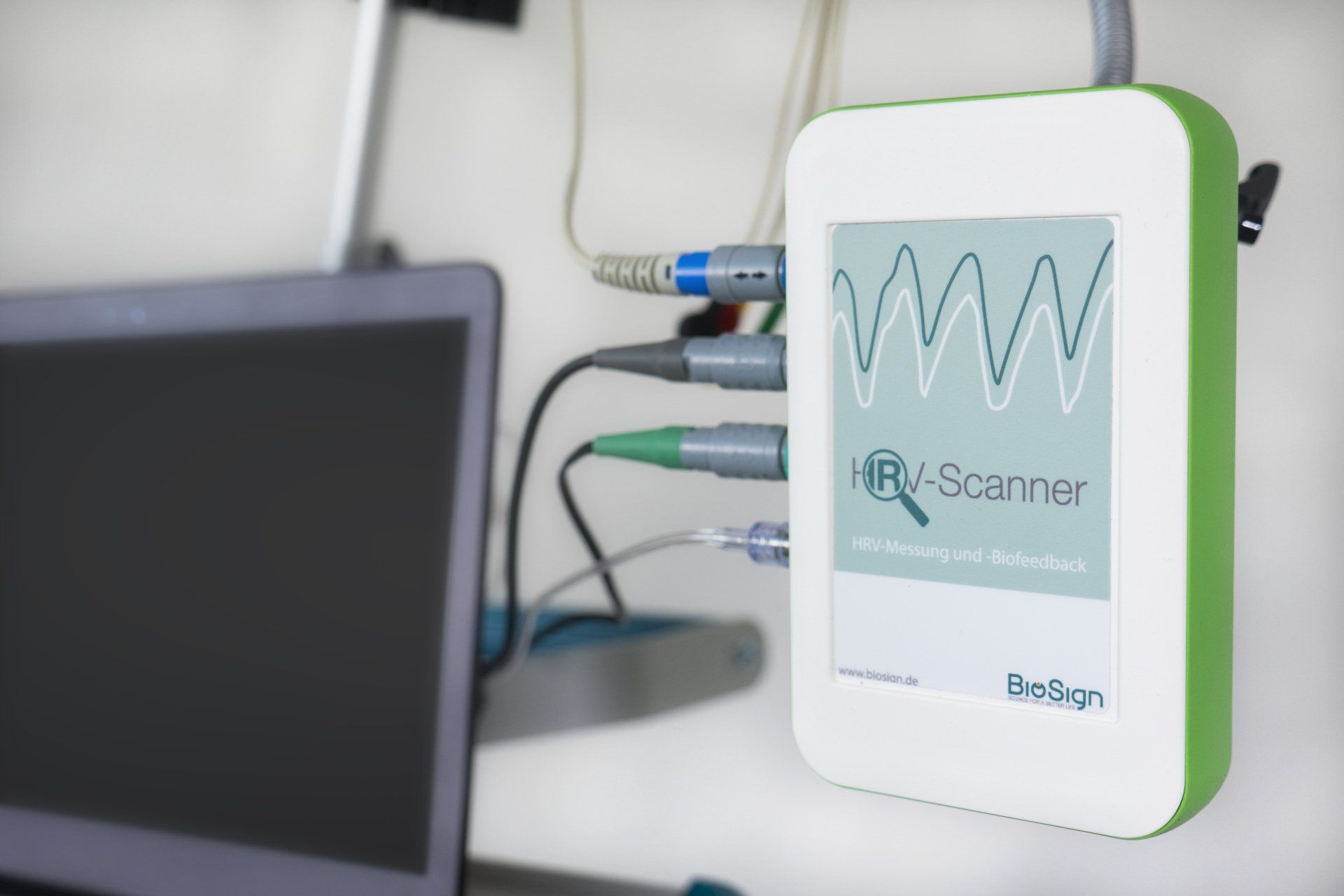

Der HRV-Scanner ist eines der leistungsfähigsten HRV-Systeme weltweit. Er vereint die Standardtests der neurovegetativen Funktionsanalyse (RSA-Test , Kurzzeit-HRV, Liegen-Stehen HRV und 24 Std.HRV-Messung) und das HRV-Biofeedback in einem System. Die Verbindung mit dem Qiu und myQiu schafft die Grundlage für ein effektives HRV-Monitoring – dies schafft neue Möglichkeiten für eine effiziente Trainingssteuerung sowie Lifestyle- Interventionen. Den HRV-Scanner gibt es als Tablet-geeignete Einsteiger-Version (HRV-Scanner lite) und mit allen Features in der altbewährten Vollversion. Upgrades von „lite“ auf die Vollversion sind jederzeit möglich.

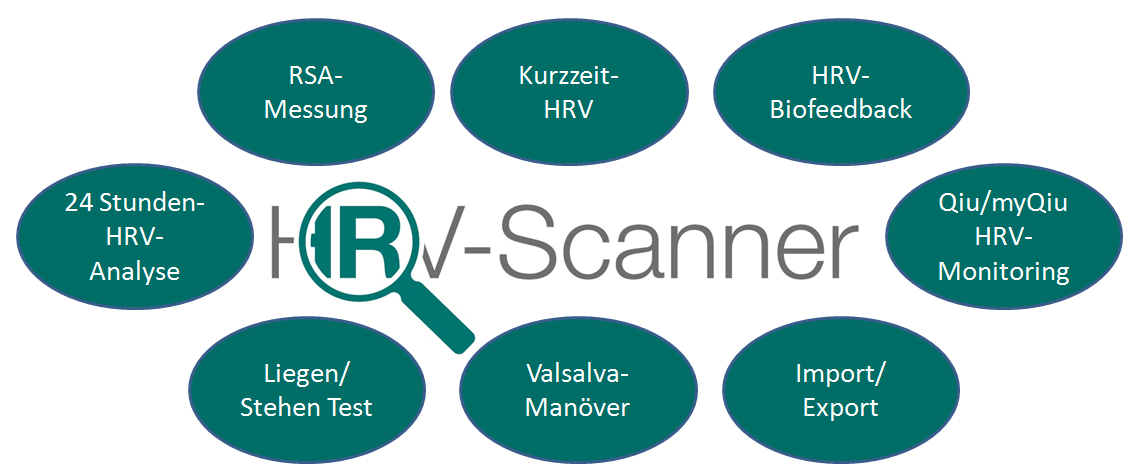

Der HRV-Scanner bietet Ihnen viele Möglichkeiten der HRV-Messung , HRV-Biofeedback und HRV-Monitoring

Abb: Ausführungsbeispiel HRV-Scanner plus mit Gerätewagen und Blutdruckmessgerät (Sonderzubehör)
 Laden Sie hier die neue Broschüre zum HRV-Scanner herunter

Eine professionelle HRV-Messung sollte immer auf Basis eines EKG erfolgen


Im Vergleich zu einer Messung über Pulswelle oder Brustgurt können bei vorliegendem EKG auch evtl. auftretenden Herzrhythmusstörungen (z.B. lebensbedrohliches Vorhofflimmern oder Extrasystolen) erkannt werden. Bewegungsartefakte und Rhythmusstörungen lassen sich eindeutig trennen. Liegen nur RR-Intervalle aus einem Brustgurt vor ist der Anwender nicht in der Lage Messungen nachzubearbeiten. Die Entscheidung wann ein Herzschlag stattgefunden hat wird der „Black-Box“ Brustgurt überlassen.

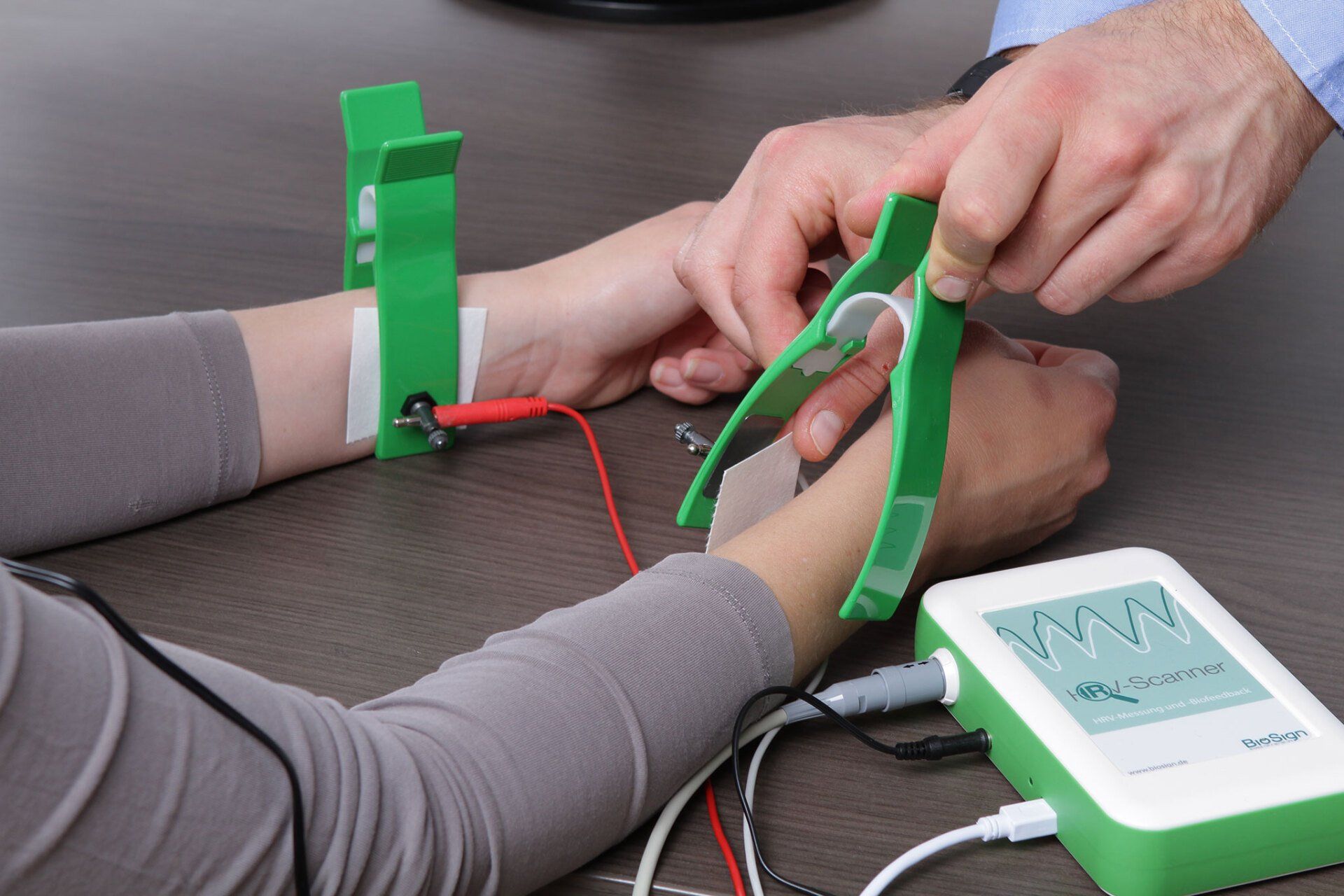

Beim HRV-Scanner wird das EKG über Klammelektroden an den Handgelenken abgenommen. Das hat den Vorteil, dass sich Probanden nicht entkleiden müssen. Alternativ ist auch die Abnahme über Klebeelektroden möglich.

Für eine korrekte Interpretation der HRV ist die Atmung unerlässlich



Atmung und HRV gehören untrennbar zusammen. Vor allem die atembedingten Schwankungen der Herzfrequenz enthalten wertvolle Informationen über den Zustand des vegetativen Nervensystems.(siehe z.B.:„Expiration-Triggered Sinus Arrhythmia Predicts Outcome in Survivors of Acute Myocardial Infarction. Sinnecker D et al., J Am Coll Cardiol. 2016 May 17;67(19):2213-2220).


  • Mehr Infos zu "HRV und Atmung"

    HRV-Befunde lassen sich nur unter Berücksichtigung der Atmung wirklich umfassend erklären. Beispielsweise finden sich oft Kurzzeit-HRV Messungen mit großen Schwingungen in der Herzfrequenzkurve und hohen Werten in der Flexibilität und der langsamen Dynamik (hoher Variationskoeffizient, hoher SD2) aber niedrigen Wert der schnellen Dynamik (SD1). Es handelt sich dabei nicht zwangsläufig um eine Vagusschwäche, sondern meist um eine langsame Atmung (<5 Atemzüge/Minute), die zu einer langsamen Oszillation der Herzfrequenz mit niedrigen SD1 führt.


    Ein weiteres Beispiel sind Testergebnisse mit eher schlechten HRV-Werten in der Kurzzeit-HRV aber guten Ergebnissen in der nachfolgenden RSA-Messung. Diese scheinbare Diskrepanz erklärt sich oft durch eine schnelle, flache Atmung in der Ruhemessung, die schon rein aus physiologischen Gründen zur einer geringen HRV führt. Man findet so ein Atemmuster oft bei Stress und Angst. Auch hier hilft die Analyse der Atmung, den HRV-Befund korrekt einzuordnen und erhält zusätzlich wertvolle Hinweise auf die aktuelle emotionale Situation.


    Eine zuverlässige Unterscheidung von parasympathischer und sympathischer Aktivität ist nur mittels der Berücksichtigung der Atmung möglich. Herkömmliche Quotienten wie der LF/HF Quotient können das nicht!


    Deshalb können alle HRV-Scannersysteme auch die Atmung analysieren. Die Standard-HRV-Scanner verwenden dazu das EKG-Signal (ECG Derived Respiration, EDR) und errechnen daraus die Atemfrequenz. Das EDR-Verfahren der BioSign wurde in zwei klinischen Studien  wissenschaftlich geprüft. Die Studien zeigen eine gute Übereinstimmung der Atmung aus EDR mit einem mechanischen Referenzsystem. Der HRV-Scanner plus verfügt über einen eigenen mechanischen Atemsensor zur präzisen Detektion der Atmung.


    Weitere Details zu diesem Thema finden Sie in unserem PDF Atmung und HRV, welches Sie hier ansehen bzw. herunterladen können:


    https://www.biosign.de/download_HRVScanner/HRV%20und%20Atmung.pdf

(*Hinweis: HRV-Systeme, die kein EKG messen, sondern nur RR-Intervalle, erlauben keine zuverlässige Bestimmung der Atmung und sind deshalb in wesentlichen Aspekten der HRV-Analyse unvollständig.)

RSA-Messung + Kurzzeit-HRV mit dem HRV-Scanner

– in wenigen Minuten den aktuellen Zustand des vegetativen Nervensystems bestimmen

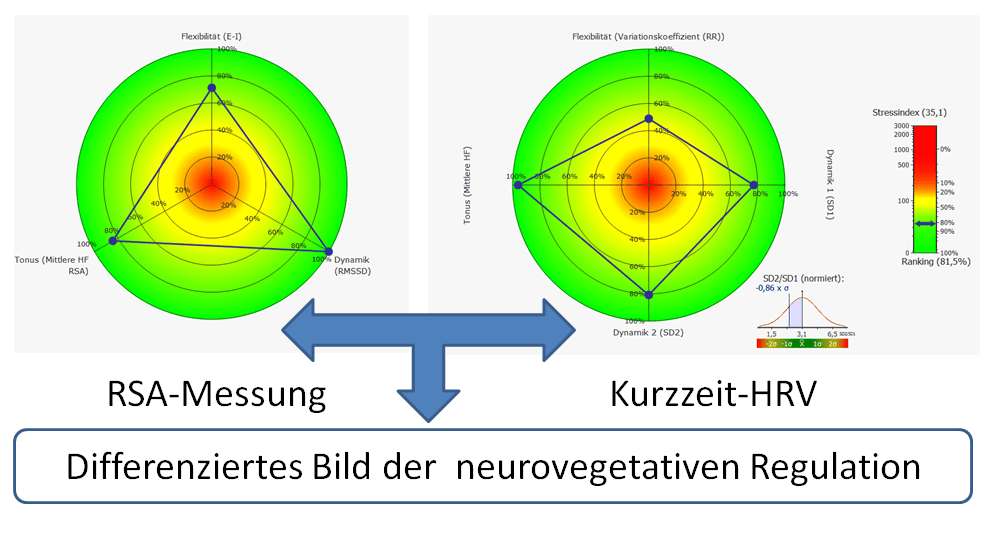

Die RSA-Messung ist der Gold-Standard in der HRV-Funktionsanalyse. Während einer Minute atmet der Proband nach einer vorgegebenen Taktatmung. Diese rein parasympathische Funktionsanalyse zeigt die aktuelle Kapazität der maximalen parasympathischen Regulationsfähigkeit. Die 5-minütige Kurzzeit HRV spiegelt den Ist-Zustand des neurovegetativen Nervensystems. Hierbei werden beiden Äste (Sympathikus/Parasympathikus) der neurovegetativen Regulation in Ruhe untersucht. Erst die Kombination beider Messungen ermöglicht einen differenzierten und umfassenden Blick auf das Vegetativum (VNS-Analyse). Um noch genauer in die Regulation zu blicken bietet der HRV-Scanner das HRV-Monitoring und die 24-Stunden HRV-Messung an.

RSA-Messung mit Taktatmung – der Gold-Standard in der HRV-Funktionsanalyse

Interpretation der HRV

– „Mache die Dinge so einfach wie möglich, aber nicht einfacher.“ (Albert Einstein)

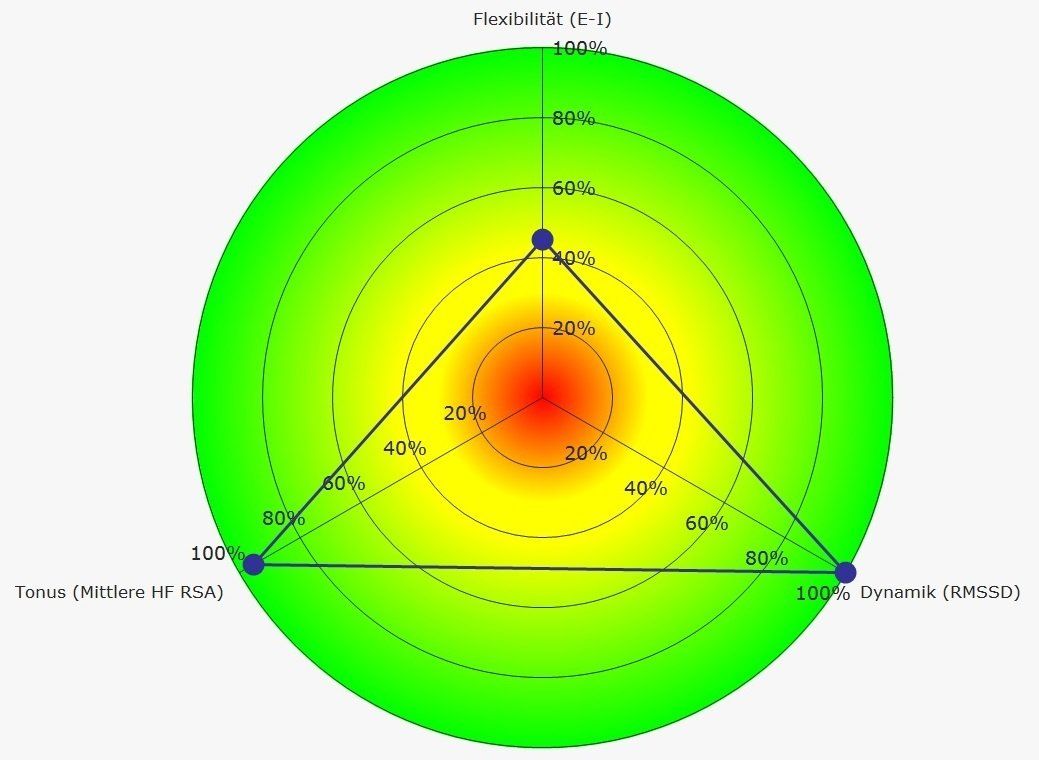

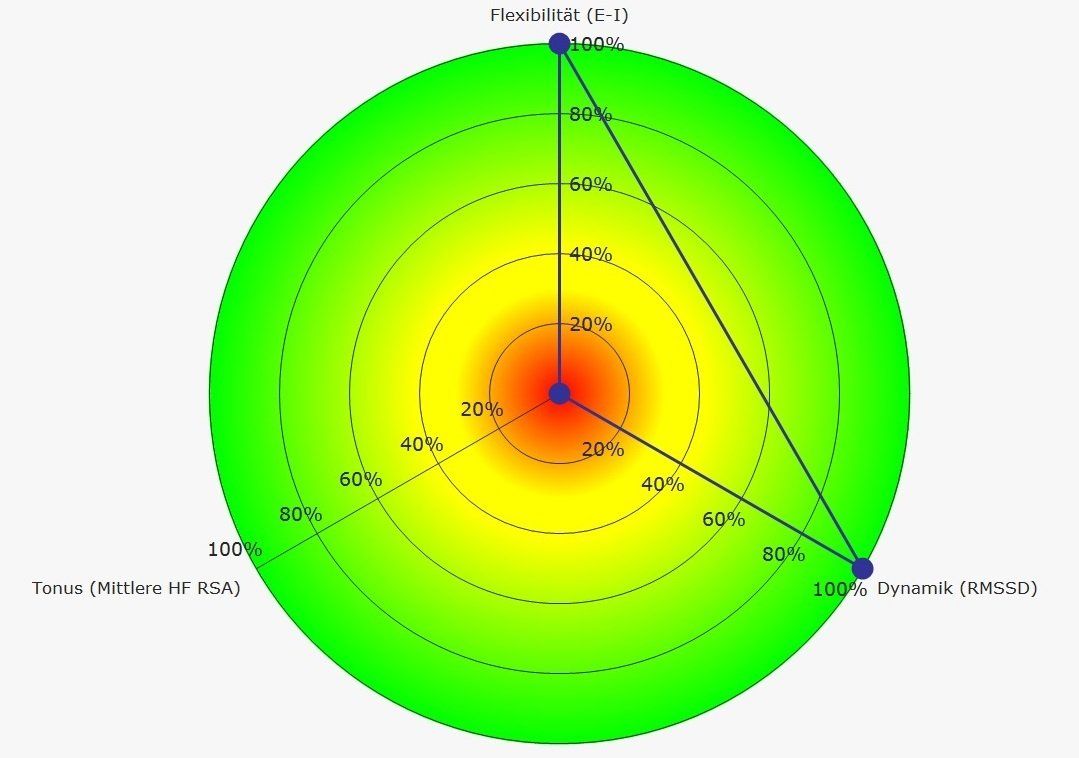

Mit dem Konzept Flexibilität-Tonus-Dynamik bringt der HRV-Scanner Ordnung in die umfangreiche Anzahl von HRV-Parametern und VNS-Analysen. Damit steht ein alterskorrigiertes und leicht verständliches Erklärungsmodell der komplexen Vorgänge rund um die neurovegetative Regulation zur Verfügung. Das spart Zeit in der Kommunikation mit Klienten und schafft Vertrauen. Darüberhinaus stehen alle gängigen HRV-Parameter und HRV-Diagramme in der Auswertung zur Verfügung.

zum Video: Erklärung des HRV-Konzepts „Flexibilität, Dynamik und Tonus“

Typische Befunde bei der RSA-Messung

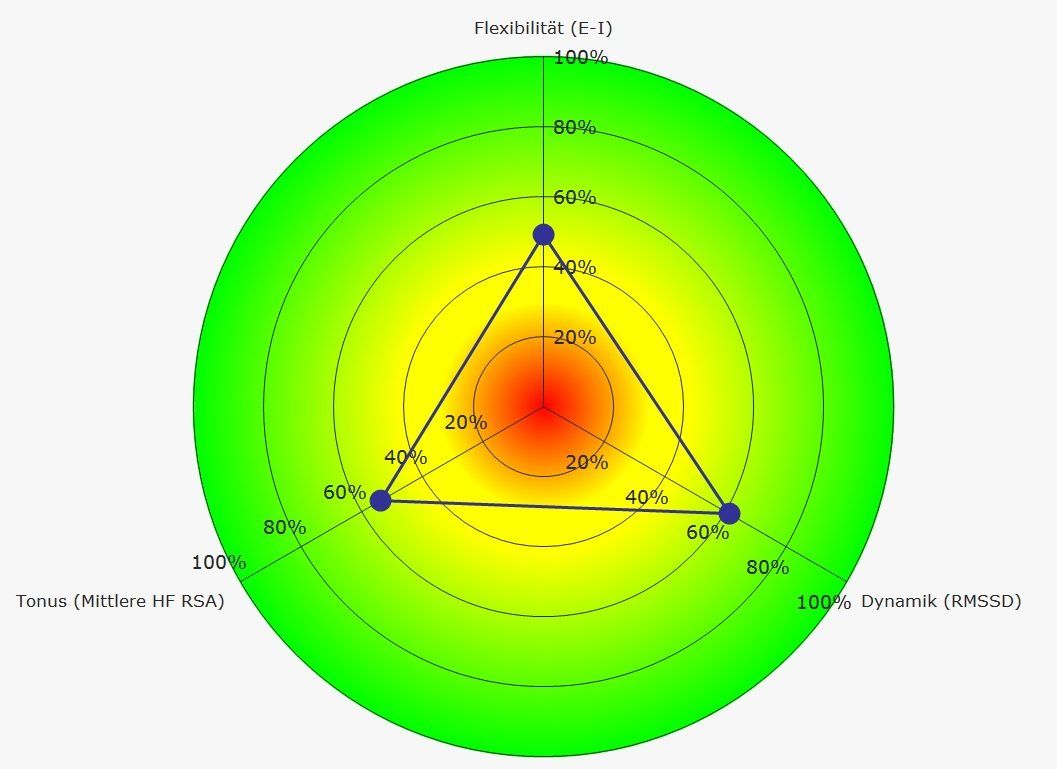

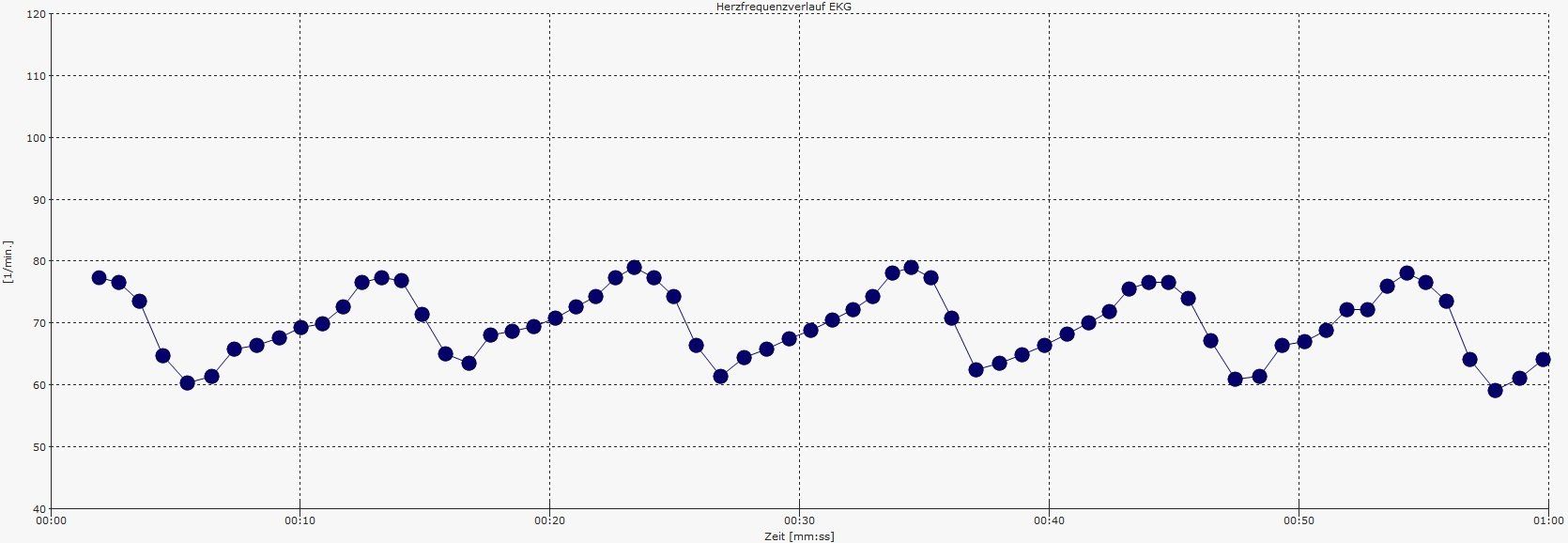

Normalbefund bei einer Person mit durchschnittlicher Regulation.

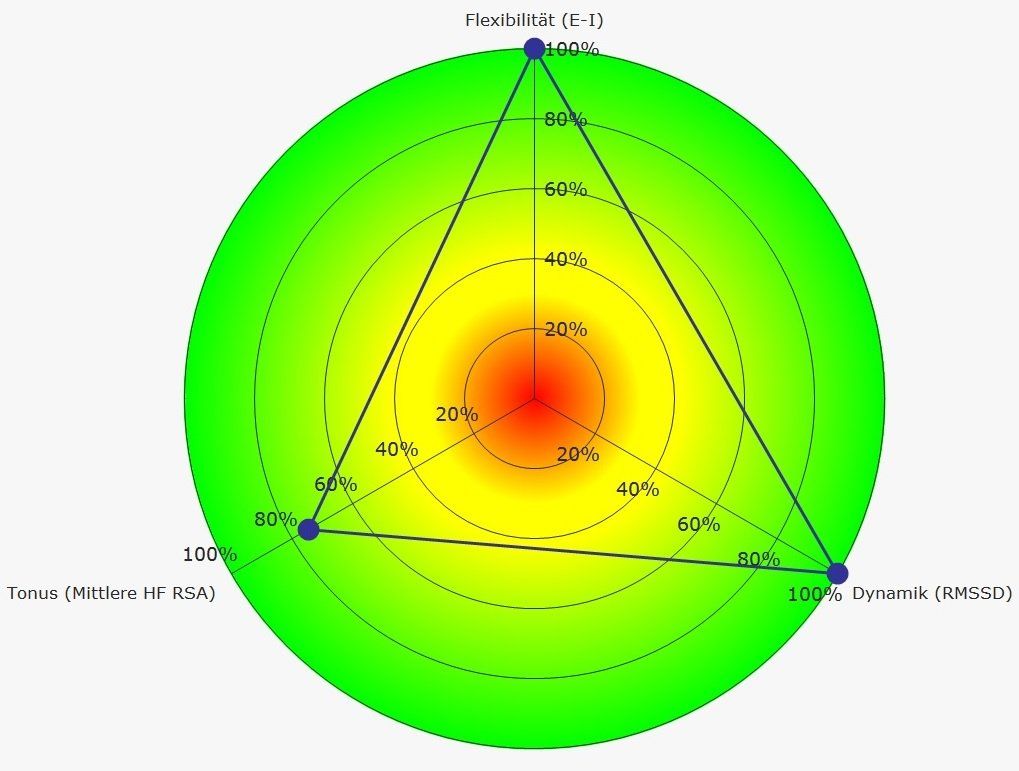

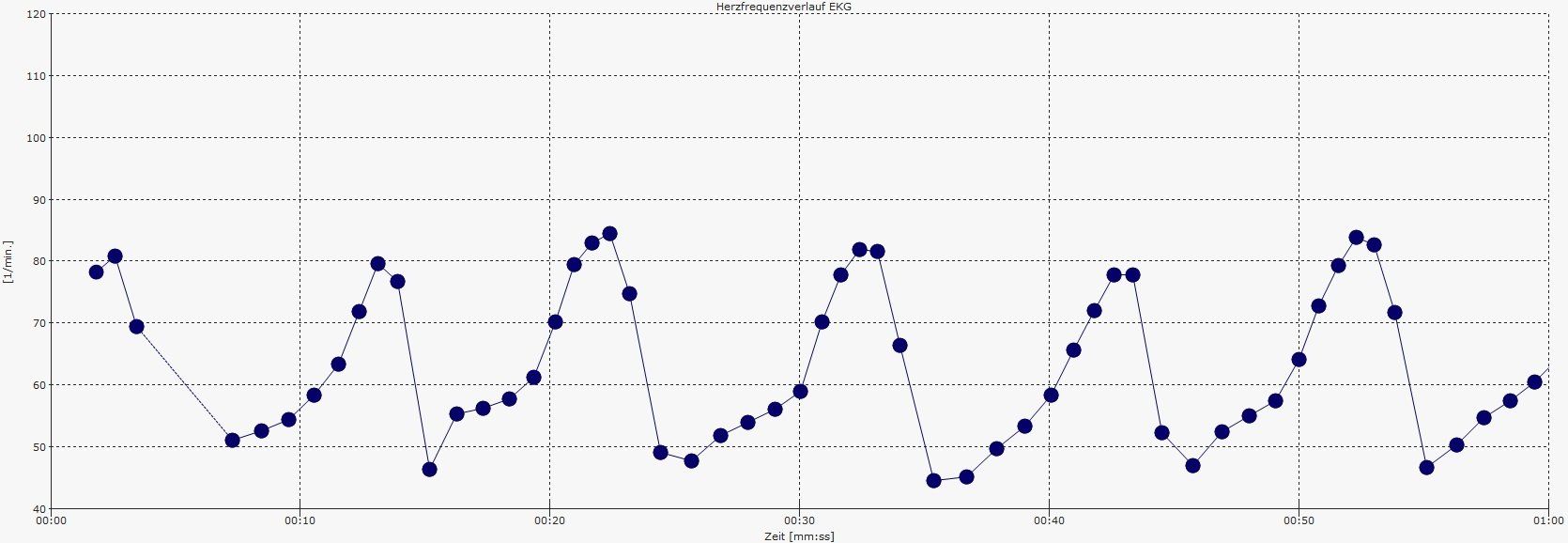

Überdurchschnittliche Parasympathikus-Funktion, in der Regel sehr gesunde Lebensführung und viel Sport.

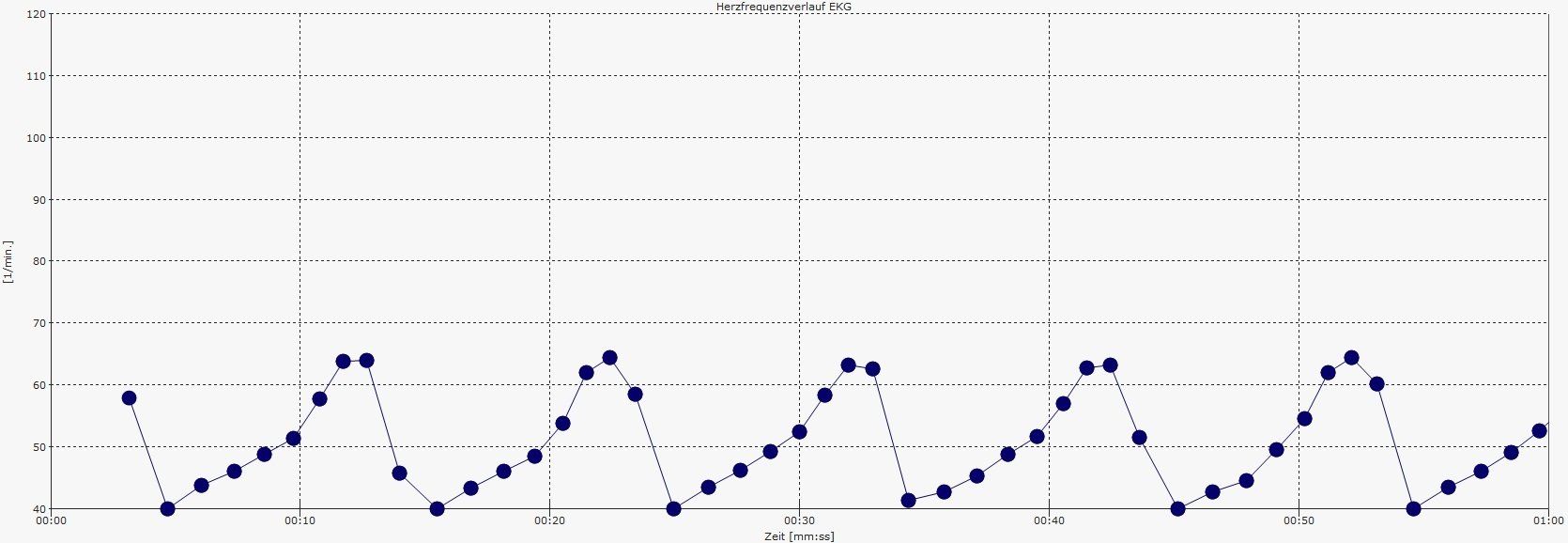

Trainierter Parasympathikus beim Leistungssportler. Kennzeichnend sind eine niedrige Herzfrequenz (= hoher Tonus) gekoppelt mit einer sehr hohen Dynamik. Flexibilität meist im mittleren Bereich, da durch die niedrige mittlere Herzfrequenz die Schwingungsfähigkeit in Richtung noch tieferer Herzfrequenzen aus physiologischen Gründen eingeschränkt ist.

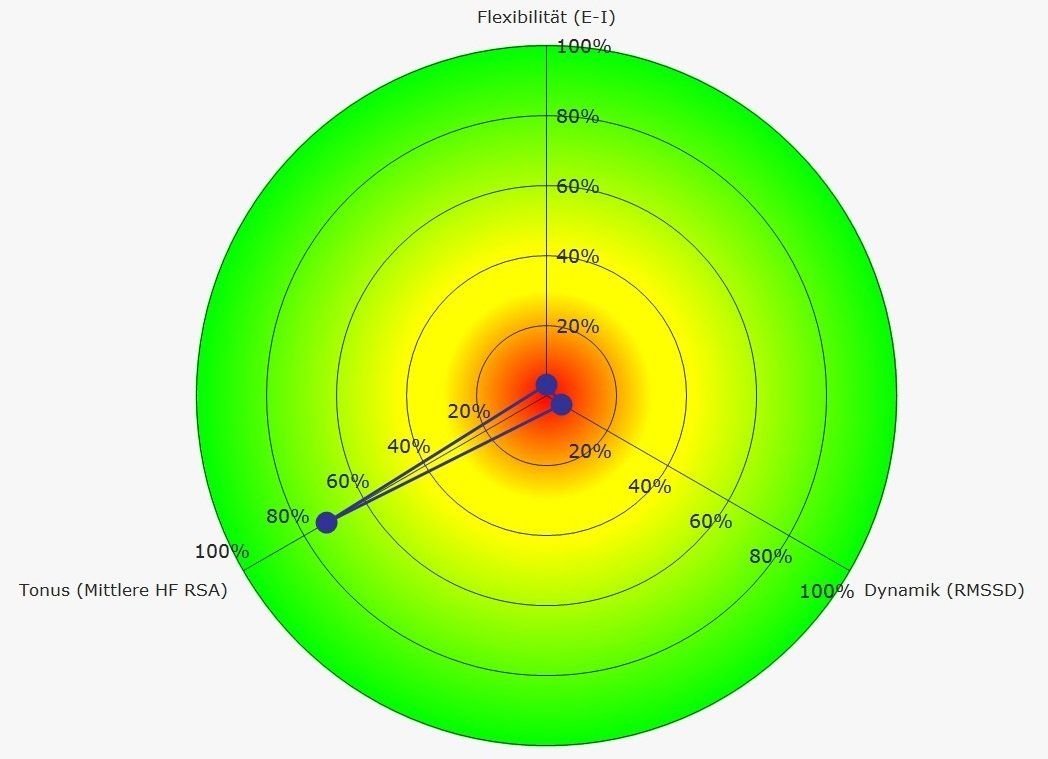

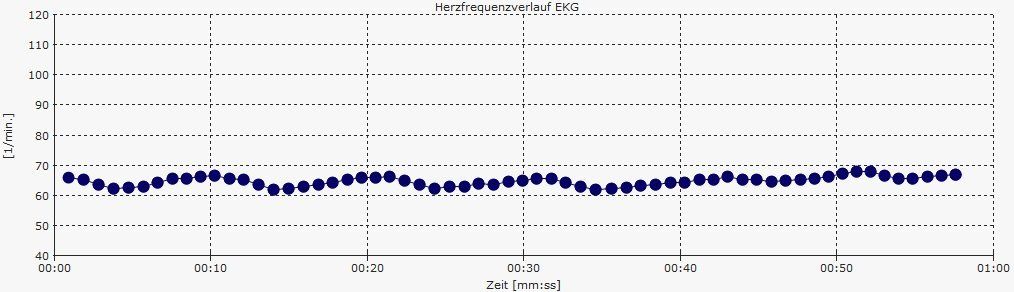

Parasympathische Dysfunktion, häufiger Befund bei Herz-Kreislauferkrankungen wie z.B. KHK. Im Leistungssport kann es ein Hinweis auf Übertraining sein. CAVE: niedrige Herzfrequenz kann auch durch frequenzsenkende Medikation (z.B. Betablocker) verursacht sein (maskiert hohen Sympathikotonus).

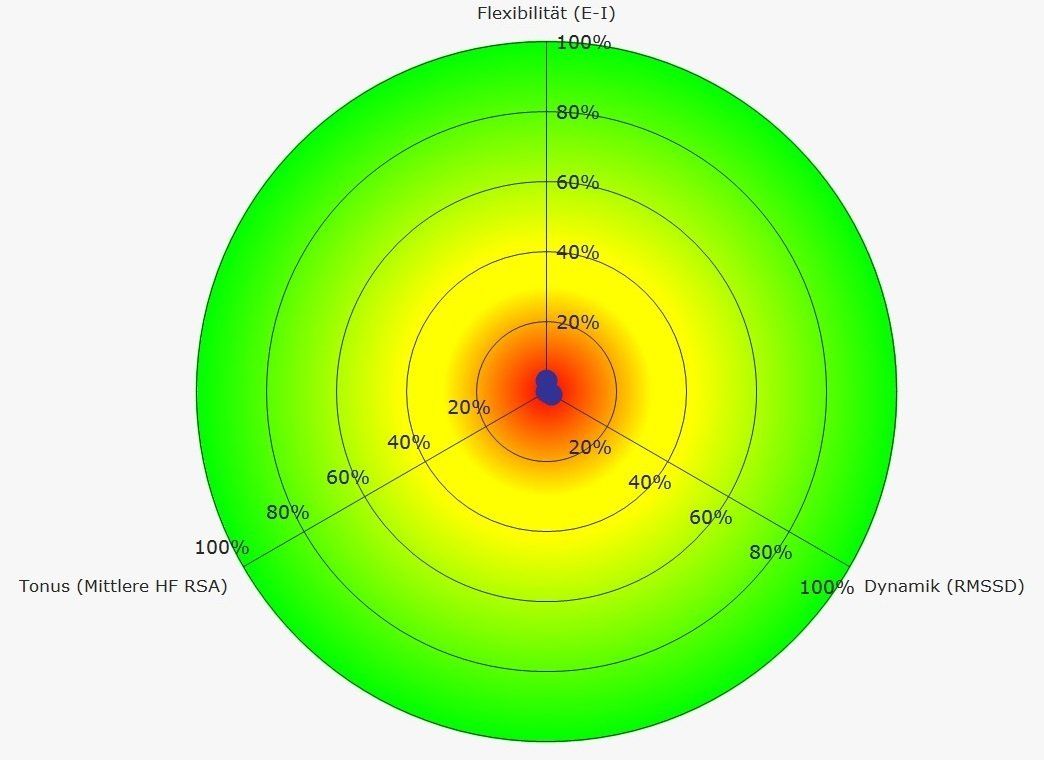

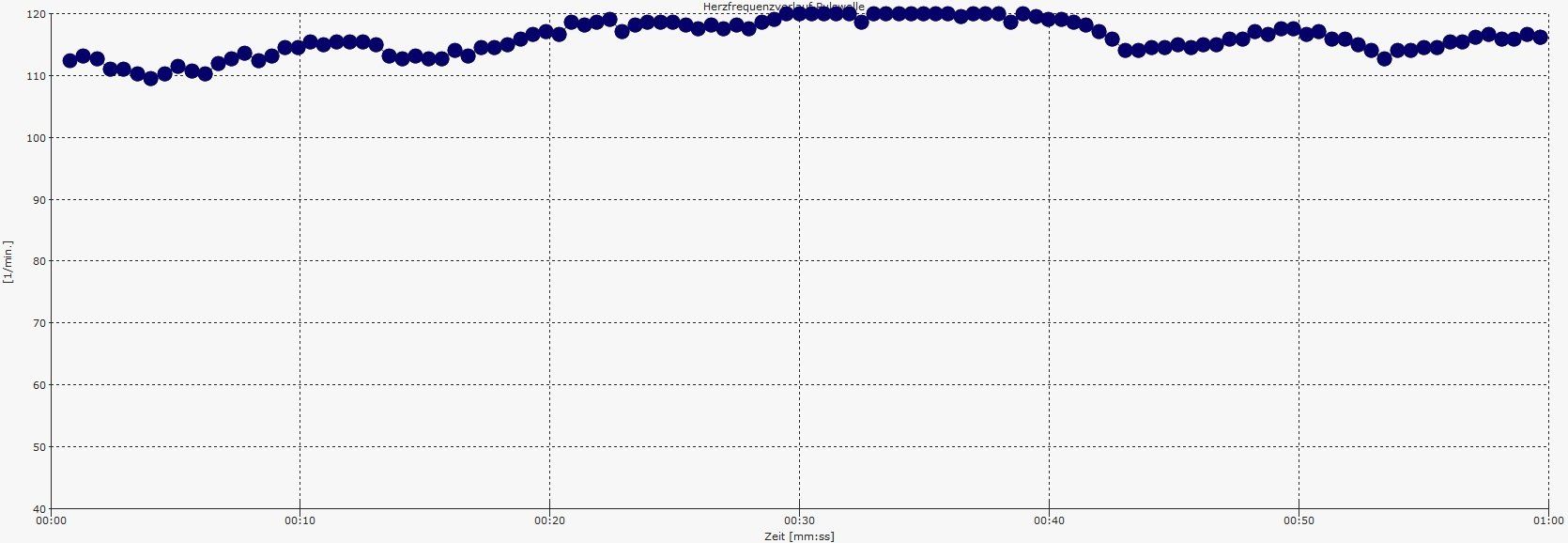

Ausgeprägte parasympathische Dysfunktion bei zeitgleich hohem Sympathikotonus. Z.B. akuter Stress, Infektionen, Schmerzen.

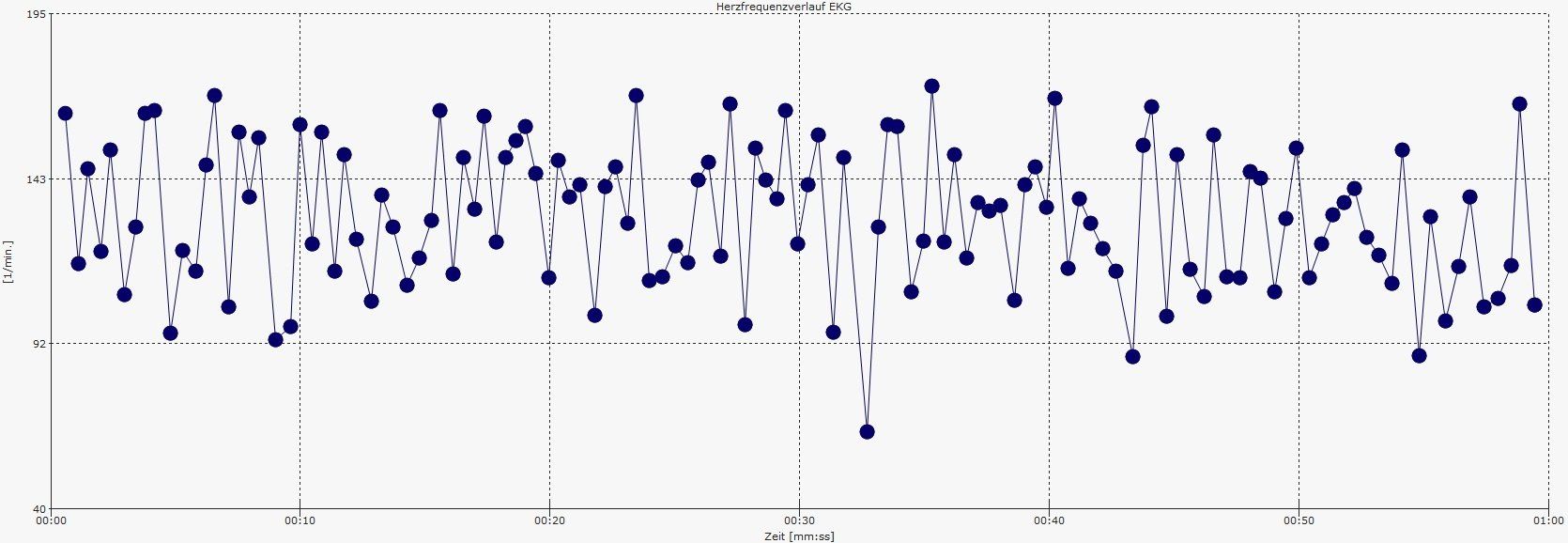

Typischer Befund bei Rhythmusstörungen , z.B. Vorhofflimmern mit schneller Herzfrequenz. Poincare-Diagramm auf Plausibilität und Sinusrhythmus prüfen! Bei fehlendem Sinusrhythmus ist die HRV-Messung nicht verwertbar.

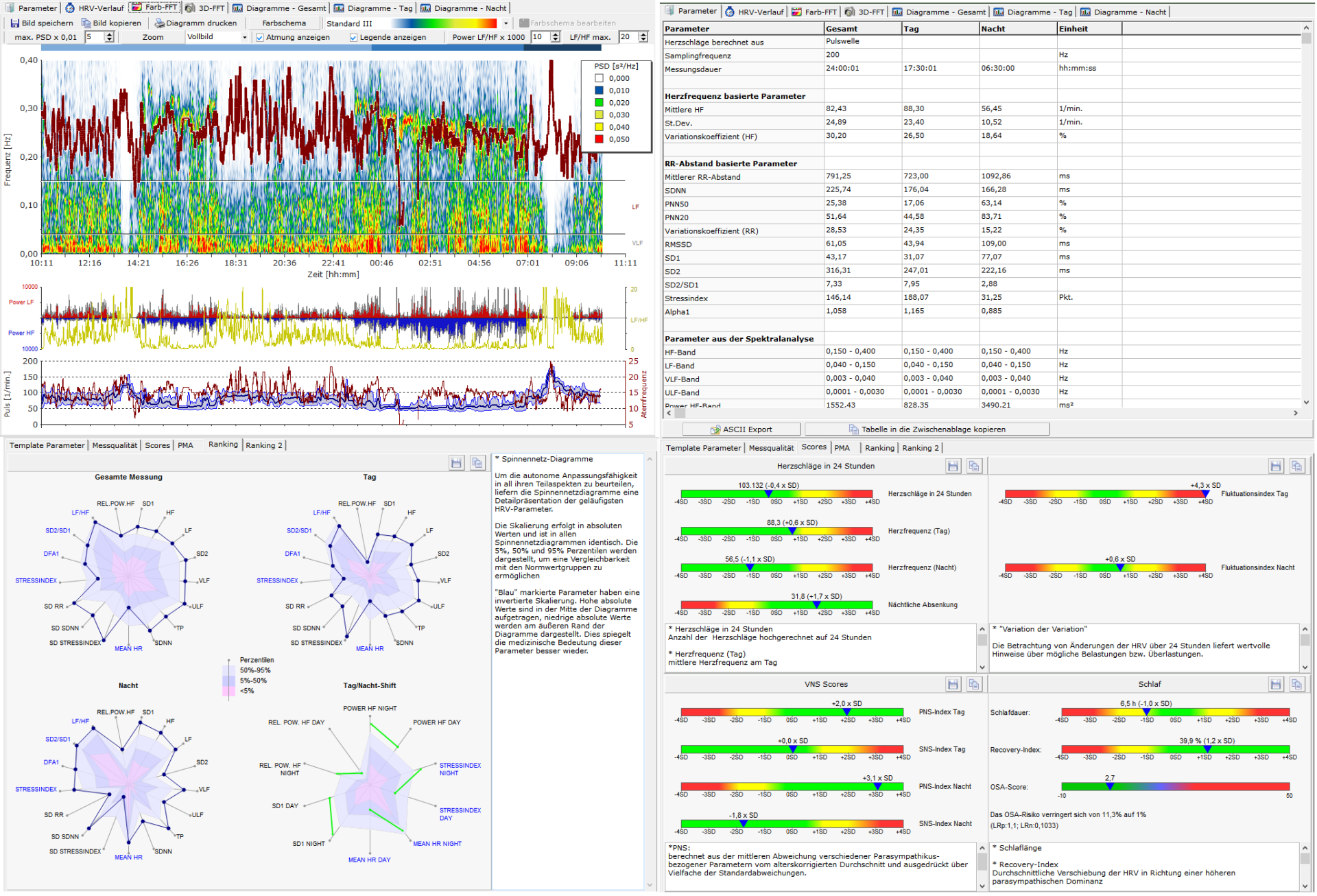

Langzeit-HRV und 24-Stunden HRV

Mit dem HRV-Scanner können Sie 24 Stunden HRV-Messungen oder auch frei konfigurierbare Langzeit-HRV Messungen bis zu 24 Stunden durchführen. Für die Auswertung können bis zu 60 Phasen definiert werden, für die alle Parameter getrennt berechnet werden. Für die 24 Stunden Messung erfolgt typischerweise ein Tag/Nacht Vergleich von wichtigen HRV-Parametern und Leistungsindizes des autonomen Nervensystems, sowie eine Beurteilung der Schlafqualität und der nächtlichen Erholung.

Detaillierte Infos zu den Auswertemöglichkeiten im HRV-Scanner

Beispielberichte im PDF Format:

Beispielbericht 1: gesunder Leistungs-Sportler

Beispielbericht 2: Proband mit CAD

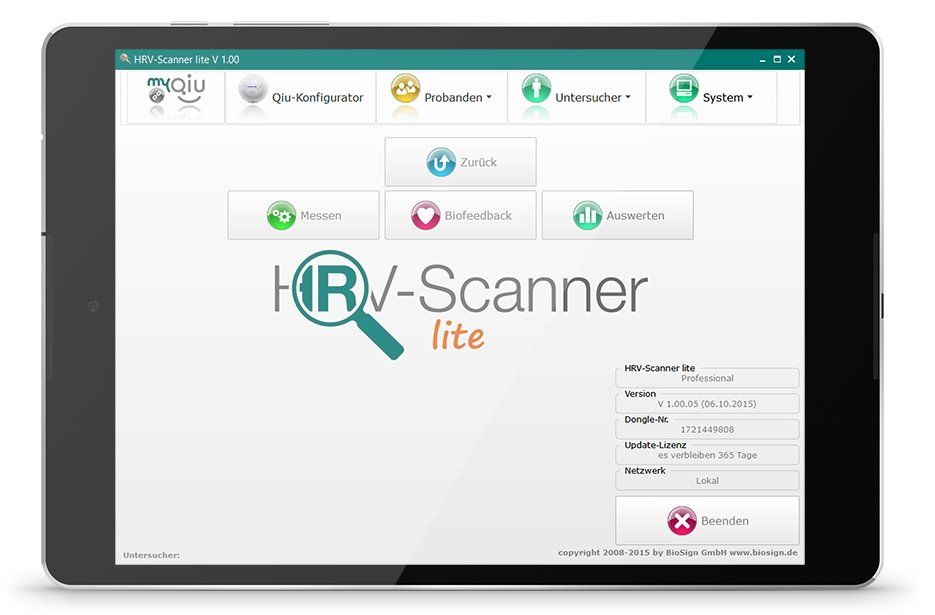

Der HRV-Scanner lite

– Einsteiger-Version für Tablet und PC

HRV-Messung, HRV-Biofeedback und Anbindung an myQiu/Qiu bieten dem HRV-Einsteiger alles, was er in der täglichen Praxisanwendung braucht. Bei der Entwicklung des HRV-Scanner lite haben wir besonderes auf die einfache und intuitive Bedienbarkeit der Software auch auf dem Tablet geachtet. Im Programm eingebaute Tutorials erleichtern die Anwendung.

Beim Kauf eines HRV-Scanner erhalten Sie eine persönliche Einschulung per TeamViewer. Mehr Infos dazu hier. Die Lizenz für HRV-Scanner lite Software ist beim HRV-Scanner standard und HRV-Scanner plus mit inbegriffen. Infos zu den Versionen und Preisen finden Sie hier.

Der HRV-Scanner standard

– umfangreichere Auswerte- und Messfunktionen

Langzeit-Messungen (bis 24 Stunden), Liegen/Stehen-Test, viele Importmöglichkeiten (HF- und RR-Listen , EKG als ASCII, Polar, Suunto, EDF, SRM-Rekorder,…) umfangreiche Funktionen zur Auswertung und Nachbearbeitung der Messungen.

Beim Kauf eines HRV-Scanner erhalten Sie eine persönliche Einschulung per TeamViewer. Mehr Infos dazu hier. Die Lizenz für HRV-Scanner lite Software ist beim HRV-Scanner standard und HRV-Scanner plus mit inbegriffen. Infos zu den Versionen und Preisen finden Sie hier.

Der HRV-Scanner plus

– 3-Kanal EKG, Atmengurt und Valsalva-Test

Der HRV-Scanner plus bietet ein 3-Kanal EKG, die Messung der Atmung über einen Atemsensor und einen Brustgurt und die Möglichkeit zur Durchführung des Valsalva-Manövers mit Messung des Atemdrucks über einen Drucksensor. Das Gerät ist nach dem MPG zertifiziert.

Beim Kauf eines HRV-Scanner erhalten Sie eine persönliche Einschulung per TeamViewer. Mehr Infos dazu hier. Die Lizenz für HRV-Scanner lite Software ist beim HRV-Scanner standard und HRV-Scanner plus mit inbegriffen. Infos zu den Versionen und Preisen finden Sie hier.

Der HRV-Scanner ist zu einem wichtigen Bestandteil meiner kardiologischen Basisdiagnostik geworden. Er erfasst verlässlich Störungen im Bereich des vegetativen Nervensystems (u.a. Stress) und hilft mit bei der Risikoabschätzung kardiovaskulärer Patienten.



Dr. Martin Laser

Kardiologe Nürnberg


Ich nutze die HRV-Analyse täglich seit über 10 Jahren. BioSign hat hier Standards gesetzt. Sie hat offene Ohren für die Bedürfnisse von Ärzten, Therapeuten und Coaches und setzen Änderungswünsche aus der Praxis schnell und unkompliziert um.

Ich freue mich auf weitere Meilensteine der HRV von BioSign !

Punito Michael Aisenpreis

Coach/Therapeut München/Murnau



Der HRV-Scanner zeigt meinen Patienten anschaulich, wie empfindlich und rasch unser Herz Kreislaufsystem auf psychische Belastungen reagiert und wie schädlich übermäßiger Stress sein kann.


(Prof. Dr. Jordan ist Mitautor des Buchs „Die Gesundheit fördern mit dem Qiu“)



Prof. Dr. J. Jordan

Psychokardiologe Bad Nauheim

Infos zu den Versionen, ihren Features und den Preisen finden Sie hier.
